亚洲精品国产偷五月天丁香_少妇高潮A级毛片在线_无码专区又黄又爽在线观看_好吊妞人妻系列在线视频

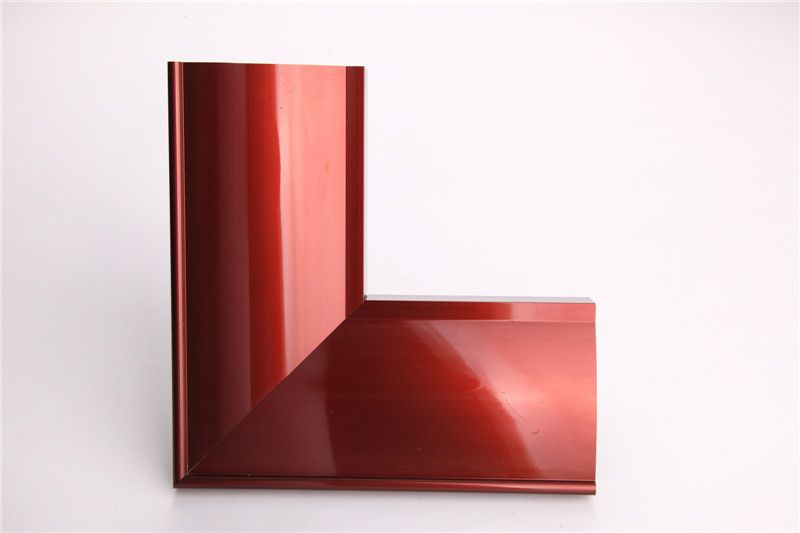

    佳美鋁業(yè)轉載：紫銅鋁型材褪色佳美淺析六點保護措施，僅供同行參考。首先,對紫銅鋁型材陽極氧化膜進行半封閉，可采用冷封閉或中溫封閉。但不能對紫銅鋁型材陽極氧化膜進行完全封閉，否則在抑制紫銅鋁型材電泳褪色時，會嚴重影響電泳過程，阻礙電泳漆膜的形成，且完全封閉的紫銅鋁型材陽極氧化膜其熱塑性降低太多，在電泳膜烘烤時不免出現(xiàn)氧化膜破裂現(xiàn)象。

　　其次,對紫銅鋁型材陽極氧化膜進行鈍化處理，使氧化膜孔內(nèi)沉積的銅表面形成一層鈍化膜，以阻礙在電泳過程中銅發(fā)生陽極溶解；

    第三,同時采取上述兩項防止措施，防褪色效果比單獨一種更穩(wěn)定一些；

　 第四,對紫銅鋁型材陽極氧化膜進行80～85℃的高溫熱水處理。等同于上述保護措施，但會影響后道的電泳過程，使表面電泳膜性能變壞；

　　第五,在上述的基礎上，將電泳前熱水洗溫度控制在70～75℃，熱水洗時間控制在7～10min（較高溫時取上限，較低溫時取下限），則防褪色效果亦比單獨一種更穩(wěn)定一些；

　　第六,對紫銅鋁型材陽極氧化膜進行二次電解著色（即在紫銅色著色、水洗后，再進行一道第二次電解著色處理）。采用單錫鹽或錫鎳混鹽著色槽液均可，使氧化膜孔內(nèi)沉積的銅表面受到微量錫與鎳的保護。這種防止措施比較容易獲得穩(wěn)定的紫銅色，且對抑制烘烤膜裂沒有負面影響，帶入錫鹽或錫鎳混鹽槽內(nèi)少量的硫酸銅一般不會構成污染，因為通常硫酸銅會被錫鹽或錫鎳混鹽槽液內(nèi)所存在的還原劑還原成單質(zhì)銅而沉于槽底；
